고객사 시스템 구축

• 협업해서 개발하고 프로젝트님은 빠지고 데브옵스팀은 남는다
• 메일 형식으로
  • CC는 누구까지 달아야 할까
  • 주간업무 수준

클라우드 환경 구성

• 쿠버네티스 기반의 Elastic Kubernetes Service를 운영하기 전, AWS 클라우드 환경을 구축합니다.
• 하나의 VPC에 이중화된 subnet을 구성한 후 Bastion host를 생성합니다.
  • AWS IAM 계정 생성과 MFA 설정
  • VPC 구축
  • Bastion host와 NAT instance 생성과 security group 설정

AWS IAM User 생성과 MFA 설정

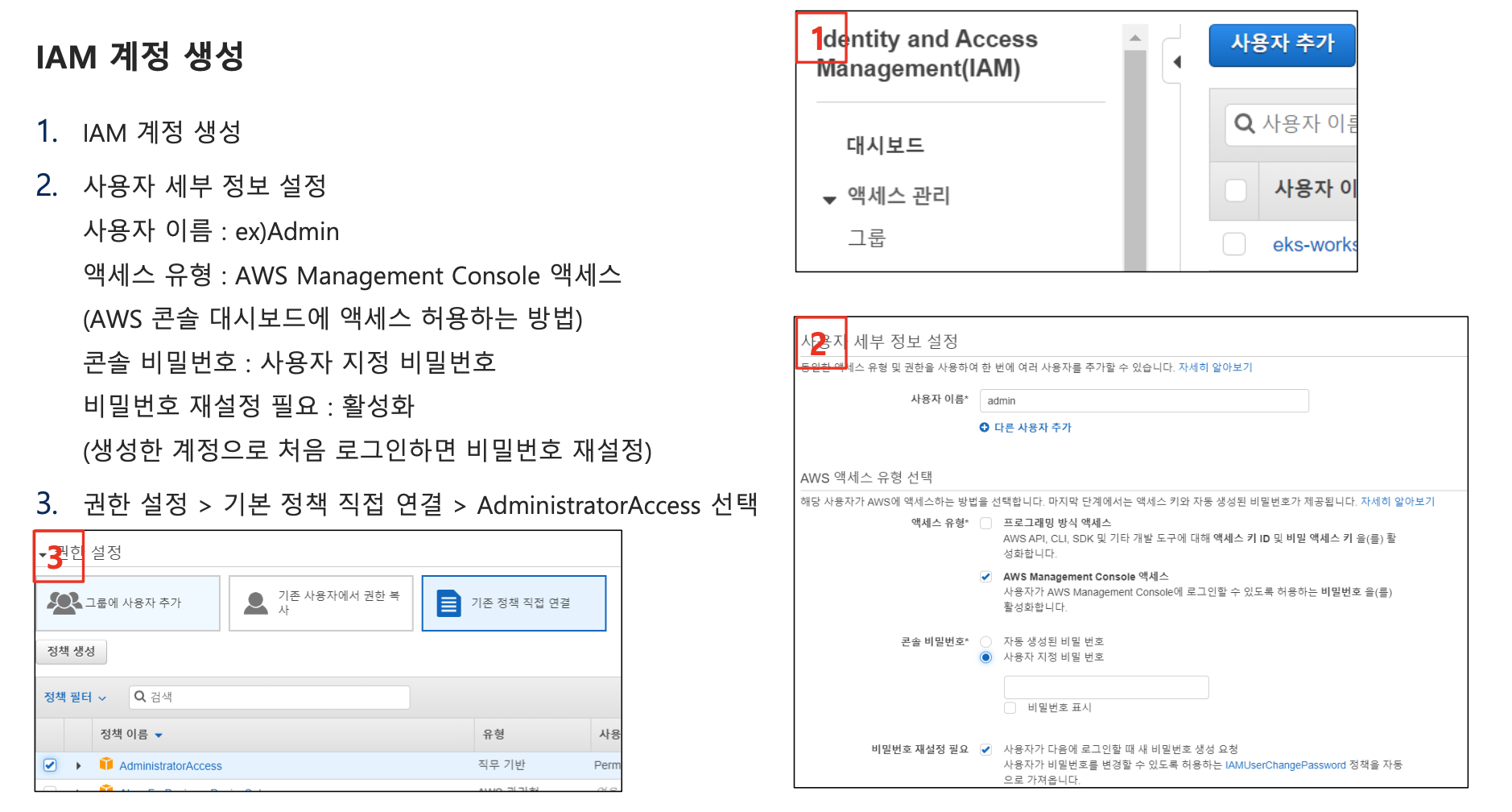

IAM User 생성

• Identify and Access Management - 권한부여 설정
  • 루트 사용자가 IAM 사용자 생성, 권한 설정
  • AWS 액세스 유형 선택
    • AWS Management Console 액세스 선택 체크
  • 권한 설정
    • 그룹 생성
      • AdminstratorAccess 선택

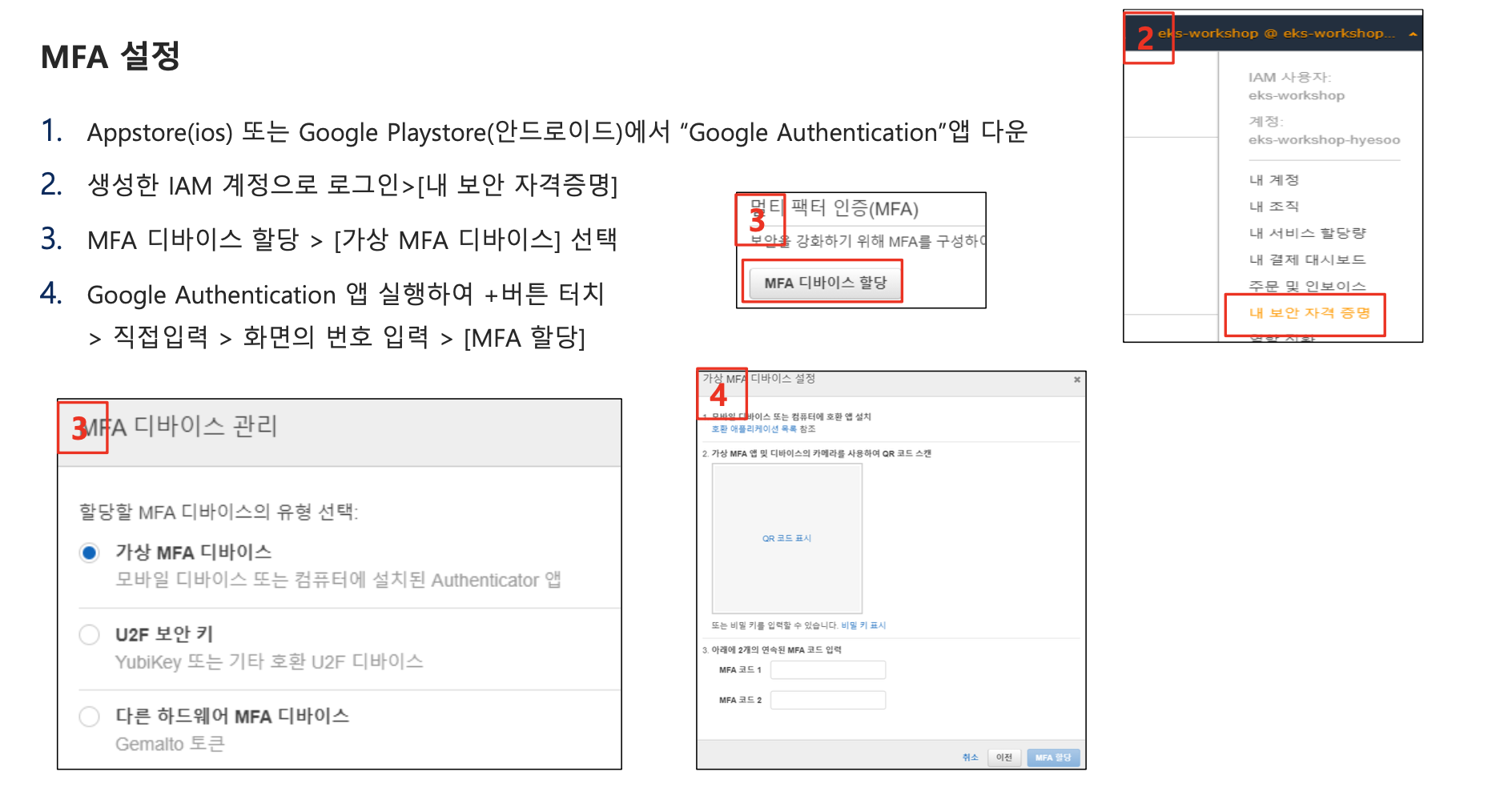

멀티 팩터 인증(MFA) 사용하기

• Multi-Factor Authentication - 비번 이외 보안을 강화할 다른 수단(예: OTP와 비슷한 Google Authenticator 등)

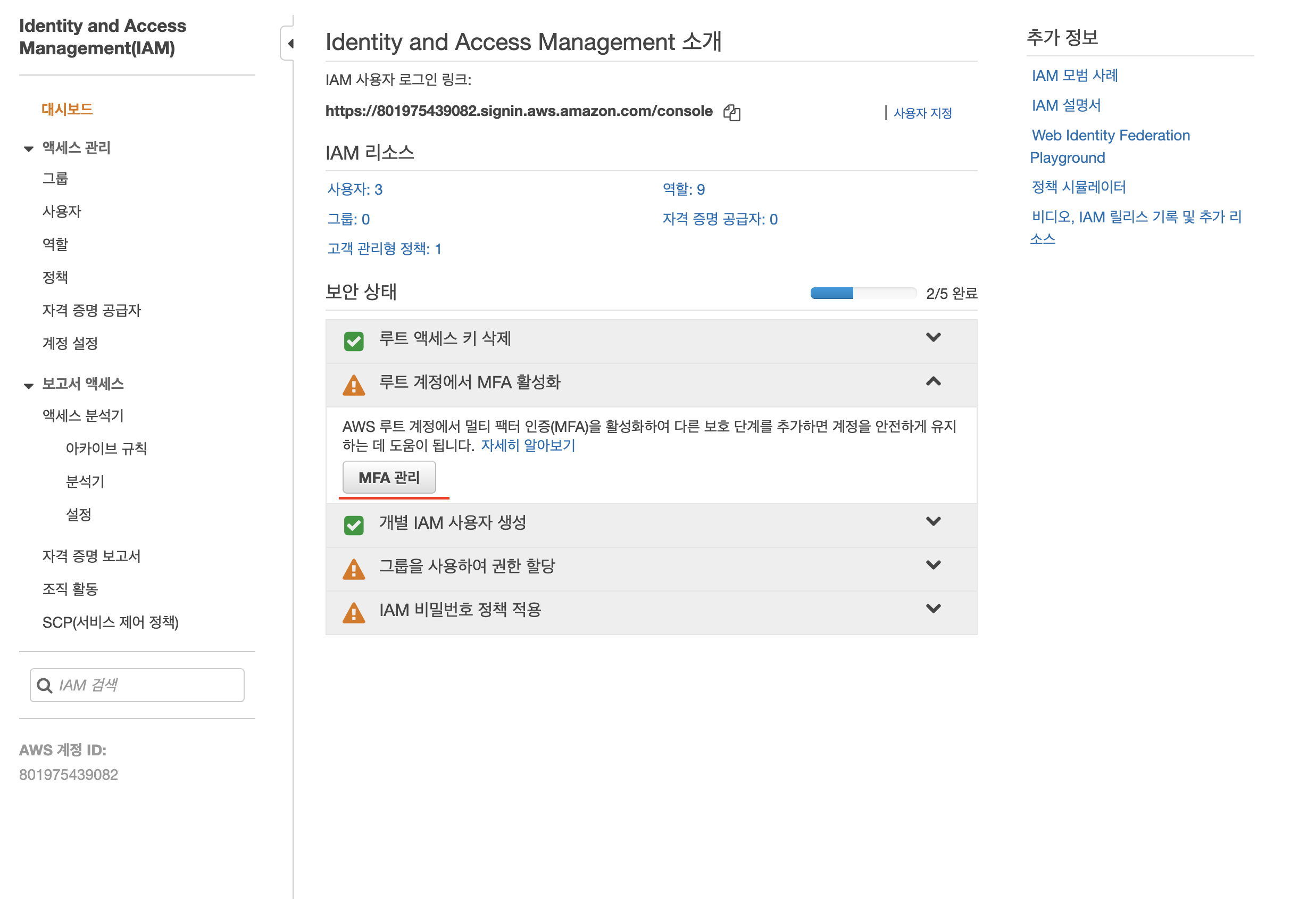

• MFA 관리
  • 멀티팩터 인증(MFA)
    • 가상 MFA 디바이스
    • 스마트폰에서 Google OTP 앱 다운로드 후 QR코드 스캔
    • MFA 코드 2개가 몇 초 간격 제시됨

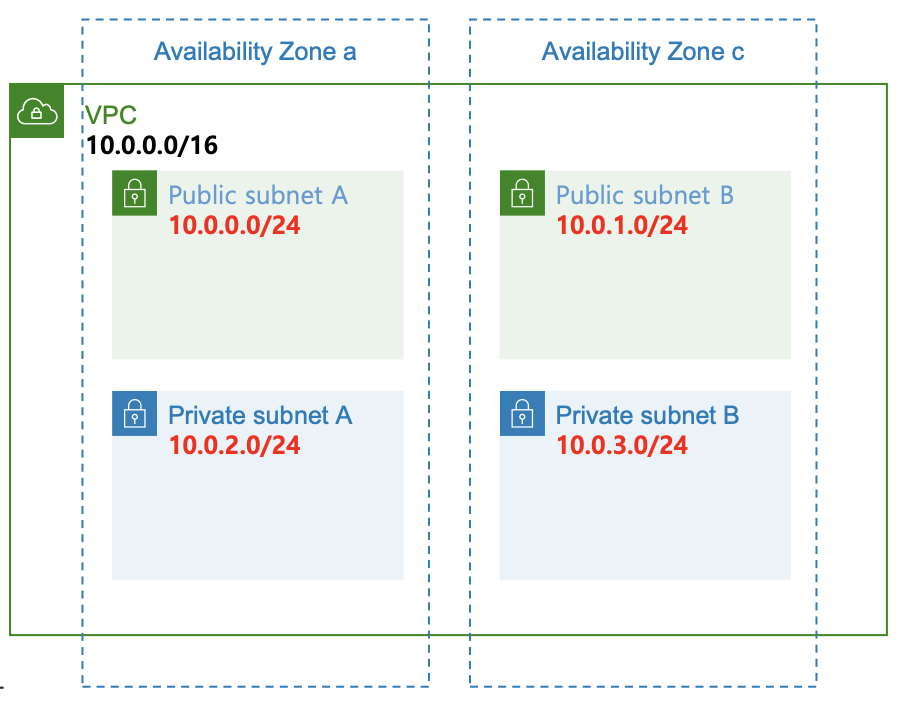

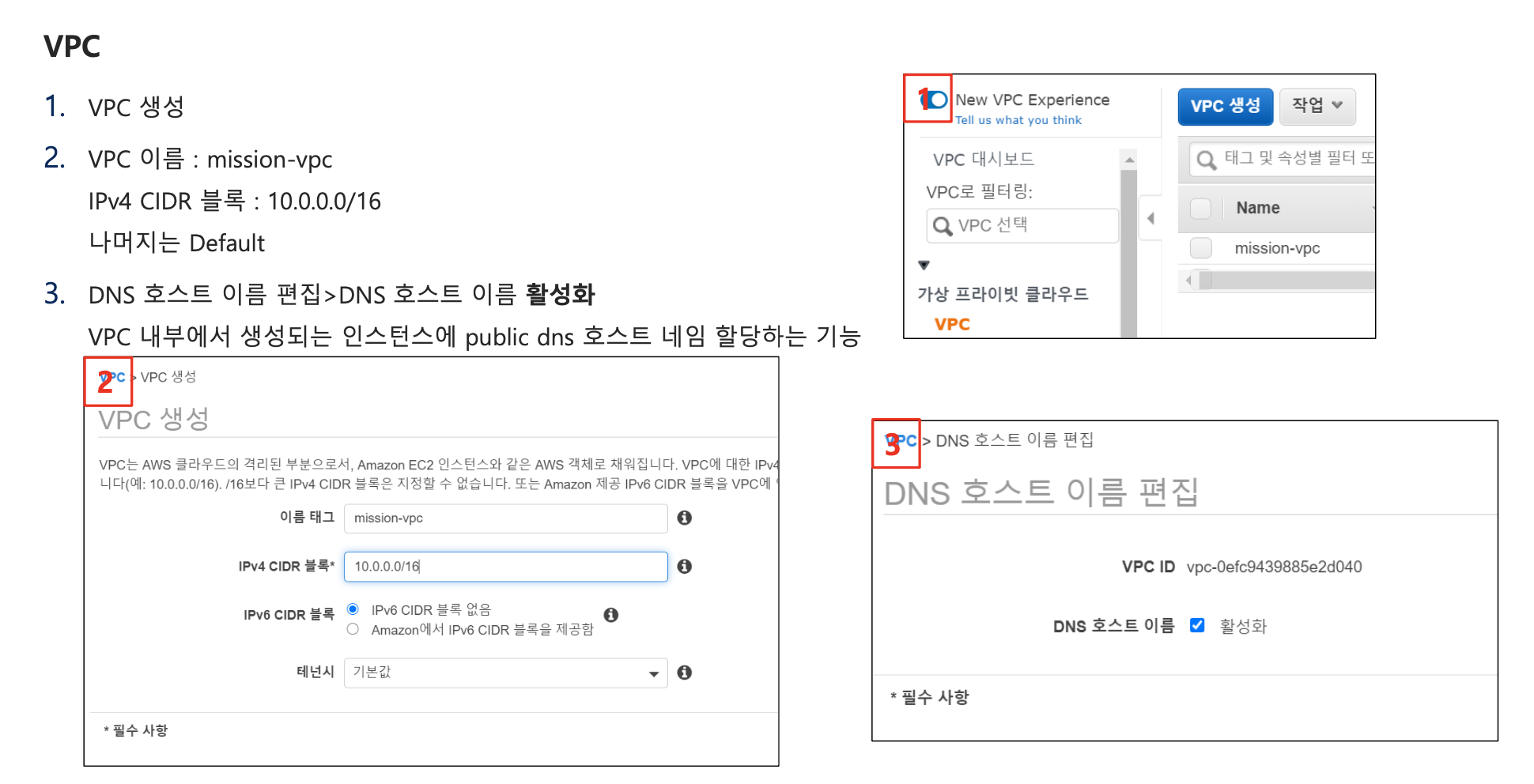

VPC 구축

- VPC CIDR: 10.0.0.0/16
- Subnet
public subnet A 10.0.0.0/24
public subnet B 10.0.1.0/24
private subnet A 10.0.2.0/24
private subnet B 10.0.3.0/24

• AWS VPC(Virtual Private Cloud)
  • AWS 계정 전용 가상 네트워크(논리적으로 격리된 공간을 프로비저닝)
  • VPC를 만들고 가용 영역에 서브넷 추가 가능
    • VPC IPv4 주소의 범위를 CIDR(Classless Inter-Domain Routing) 블록 형태로 지정(예: 10.0.0.0/16)
      • 사설망 대역 : 10.0.0.0/8, 172.16.0.0/12, 192.168.0.0/16
      • CIDR 블록 - IP 범위를 지정하는 방식(VPC 내 자원들은 VPC의 CIDR 범위 내에서 ip를 할당받음)
      • 라우터 테이블의 기본 규칙이 VPC CIDR 블록에서 찾기 때문에 사설망이 아닌 CIDR을 사용하면 인터넷과 연결돼 라우트 규칙을 정의하더라도 통신 불가
      • 각 서브넷은 단일 가용 영역 내 존재해서 다른 가용 영역 장애 격리 가능
• Public Subnet & Private Subnet
  • 퍼블릭 - Nat 인스턴스를 통해 Private Subnet의 인스턴스가 인터넷 가능하도록 만듦
  • 프라이빗 - 외부와 차단 인터넷 inbound/outbound 불가능, 다른 서브넷과 연결만 가능

subnet 생성

• VPC를 CIDR 블록을 가지는 단위로 나누어 더 많은 네트워크 망을 만들 수 있음
• 실제 리소스가 생성되는 물리적인 공간
• VPC CIDR 블록 범위 안에서 지정 가능
• 인터넷과 연결되면 Public subnet 아니면 Private subnet
• 멀티 AZ 사용 이유
  • 멀티AZ란 하나 이상의 Availability Zone에 유사한 리소스를 동시에 배치하는 기능. AZ는 물리적 공간으로 분리돼 있기 때문에 이중화 구성해 하나의 AZ에 장애가 발생하더라도 서비스에 문제 없으면 추가비용도 없음

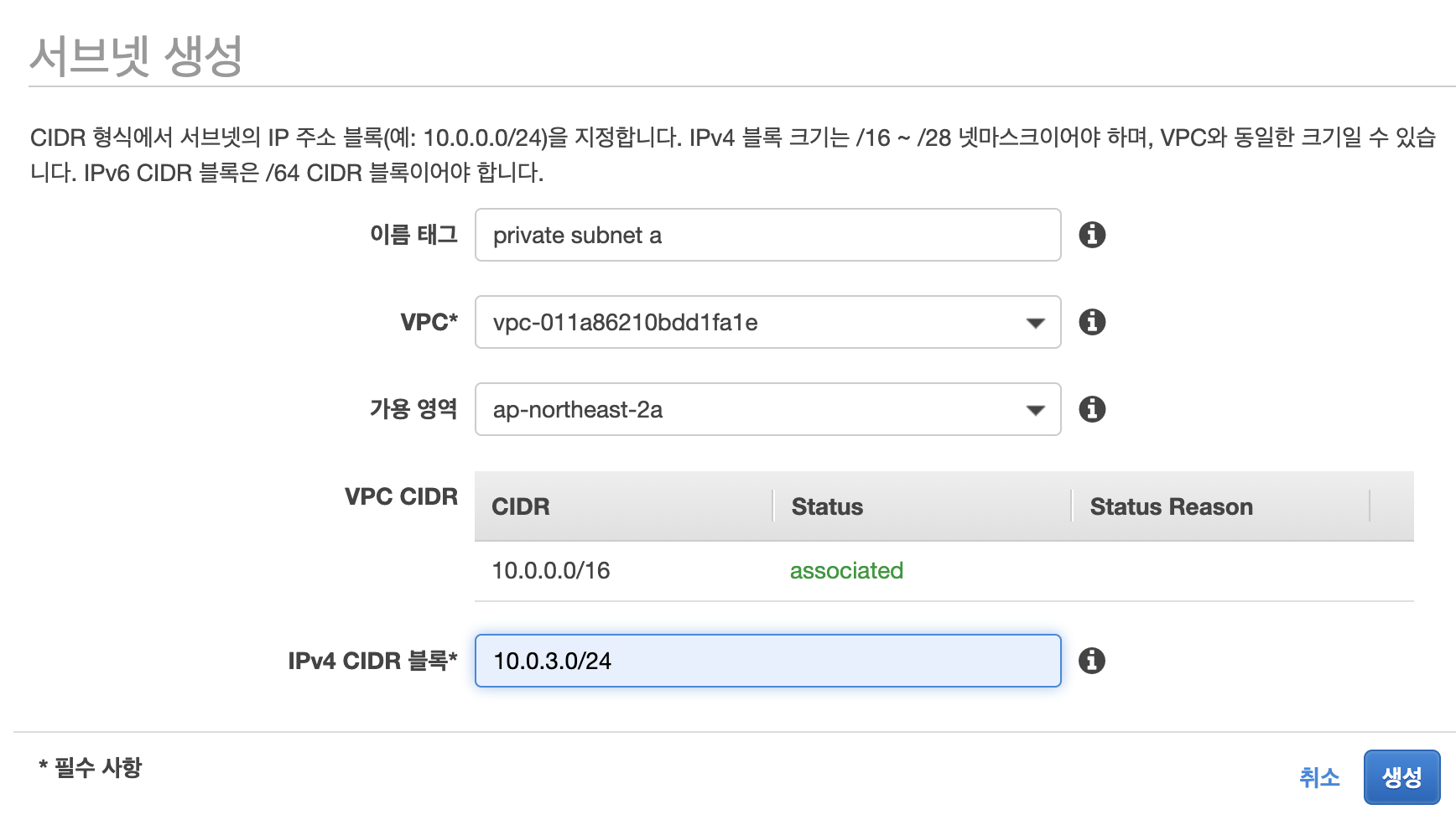

• subnet 생성
  • Subnet과 가용존
    • Public subnet A : 10.0.0.0/24
      • ap-northeast-2a
    • Public subnet B : 10.0.1.0/24
      • ap-northeast-2c
    • Private subnet A : 10.0.2.0/24
      • ap-northeast-2a
    • Private subnet B : 10.0.3.0/24
      • ap-northeast-2c
• VPC : 앞에서 만든 VPC 사용

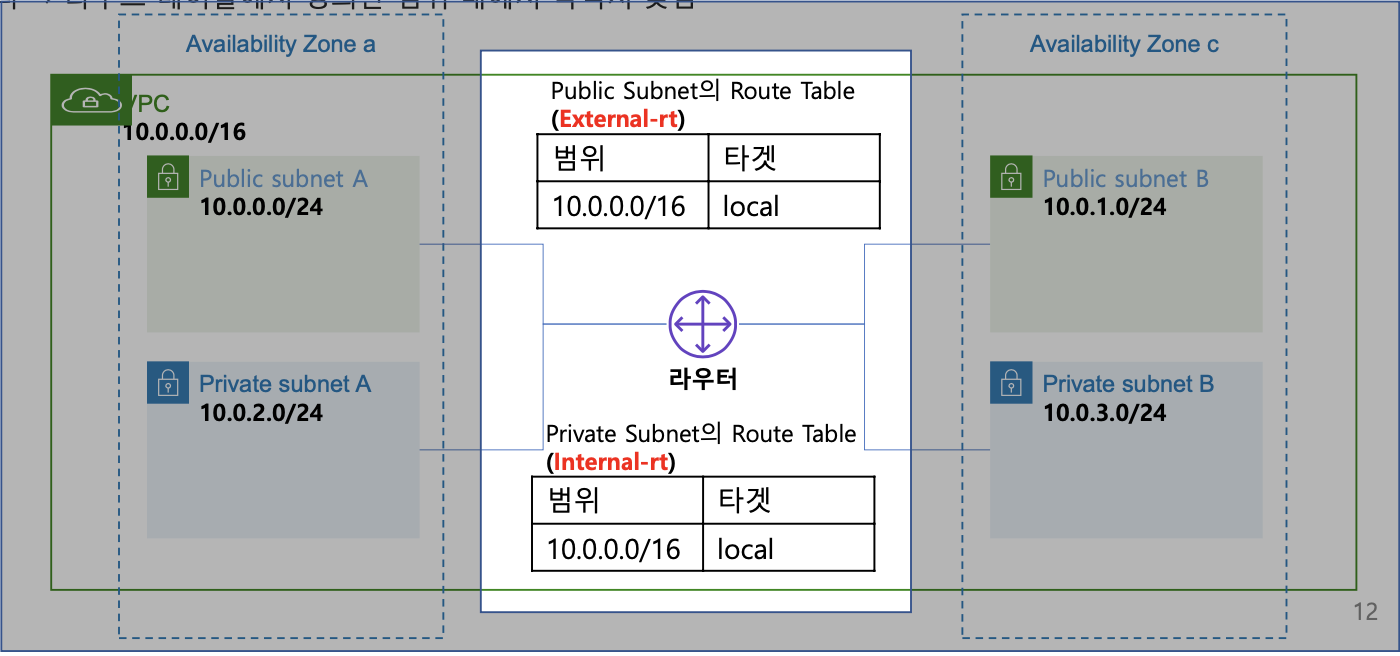

Route Table

• Route Table
  • Router - 목적지
  • Route Table - 목적지의 이정표
  • 데이터 요청 -> 라우터 -> 라우트 테이블에서 정의한 범위 내에서 목적지 찾음
  • External-rt : Public subnet의 라우트 테이블
  • Internal-rt : Private subnet의 라우트 테이블

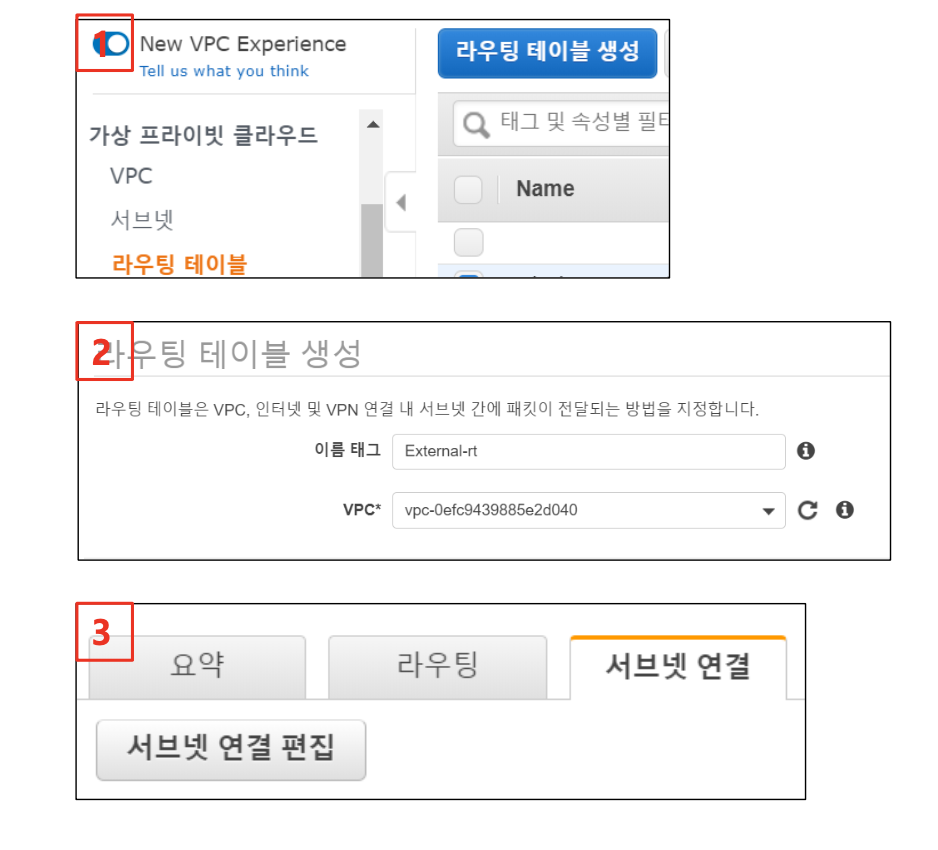

• Route Table - Public subnet의 Route Table
  • 라우팅 테이블 생성
  • 이름: External-rt
  • VPC : 앞에서 만든 VPC 사용
  • 서브넷연결 : Public subnet A, B 추가
• Route Table - Private subnet의 Route Table
  • 라우팅 테이블 생성
  • 이름: Internal-rt
  • VPC : 앞에서 만든 VPC 사용
  • 서브넷연결 : Private subnet A, B 추가

Internet Gateway

• VPC는 격리된 네트워크 환경이기 때문에 VPC에서 생성된 리소스들은 인터넷 사용 불가
• VPC와 인터넷을 연결해주는 관문
• 목적지의 주소가 10.0.0.0/16에 매칭되는지 확인 후 없으면 인터넷 게이트웨이로 보냄

• 인터넷 게이트웨이 생성
  • VPC에 연결 - 앞에서 만든 VPC 사용
  • Route Table(External-rt)에 인터넷 게이트웨이 추가
    • 대상: 0.0.0.0/0, 생성한 인터넷 게이트웨이

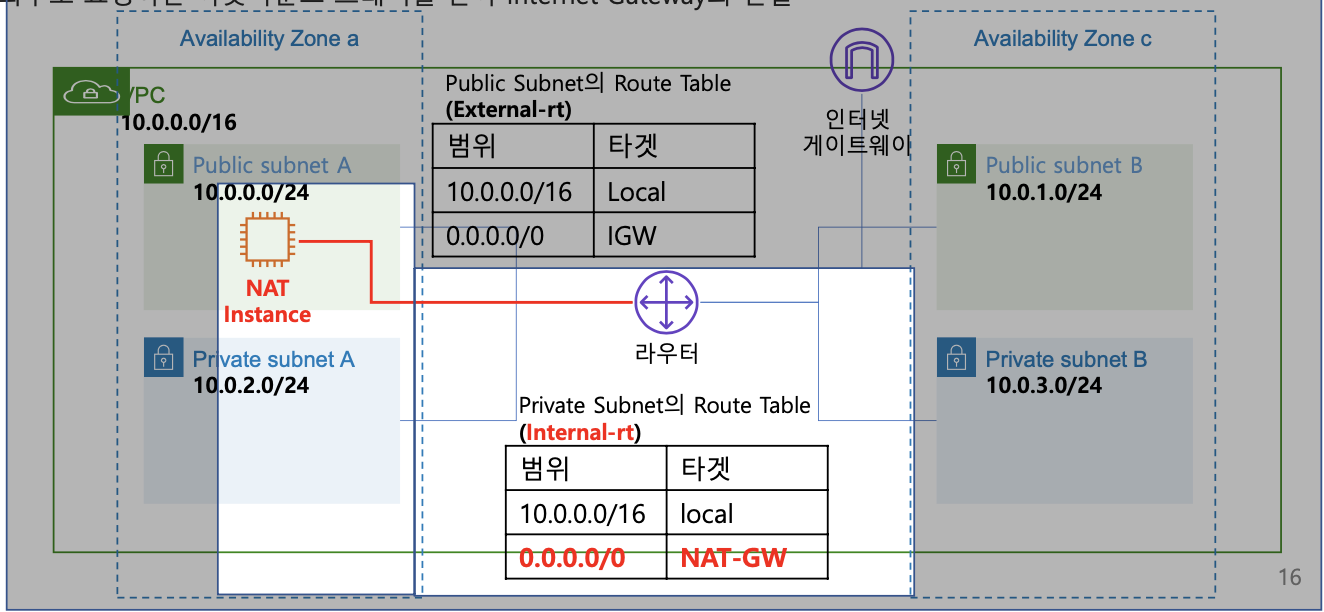

Nat Gateway

• Private Subnet이 인터넷과 통신하기 위한 아웃바운드 인스턴스
• Private Subnet은 외부에서 요청하는 인바운드는 차단하더라도 아웃바운드 트래픽 허용 필요- Private Subnet에서 외부로 요청하는 아웃바운드 트래픽을 받아 Internet Gateway와 연결

Bastion host와 NAT instance 생성

• Bastion Host
  • 내부와 외부 네트워크 사이에서 게이트 역할을 하는 Host
  • 외부에서 접근 가능하도록 Public IP 부여
• NAT instance
  • NAT Gateway 유료(1시간 0.059$ -> 1달 43.896$)이므로 Nat Instance로 대체
  • 비용문제로 Nat instance를 Bastion Host로 사용
• VPC 퍼블릭 서브넷에 있는 네트워크 주소 변환(NAT) 인스턴스를 사용
  • 프라이빗 서브넷의 인스턴스가 인터넷 가능
  • NAT는 IPv6 트래픽 지원 불가(외부 전용 인터넷 게이트웨이 사용)
• EC2 - 인스턴스 시작 - 커뮤니티 AMI 탭- nat 검색
  • 커뮤니티 AMI는 AWS 개발자 커뮤니티 회원 업로드(무료)
  • 마켓플레이스는 유료

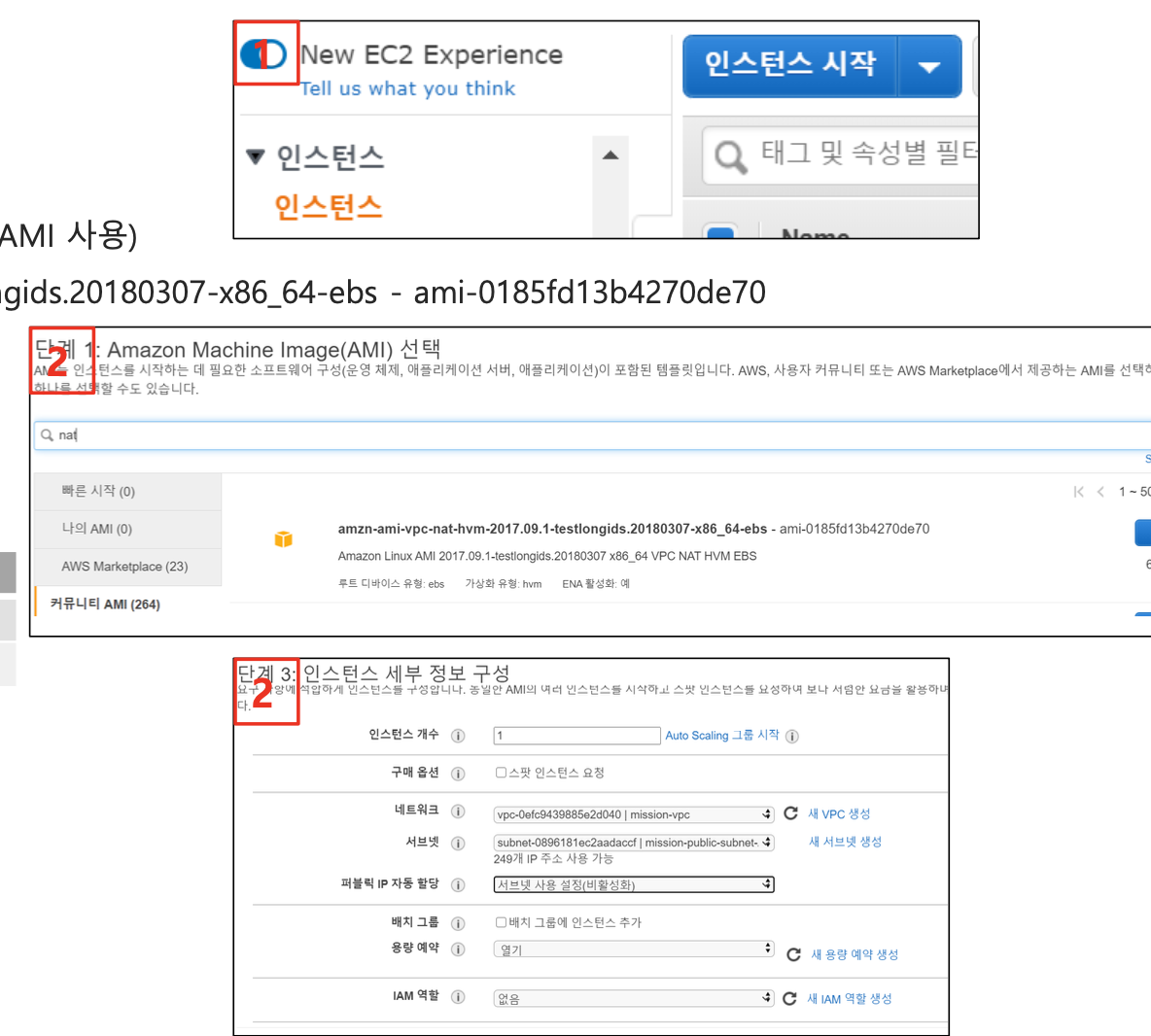

Nat 인스턴스 생성

• AMI 선택 > 커뮤니티 AMI > NAT 검색(맨 위의 AMI 사용)
  • AMI : amzn-ami-vpc-nat-hvm-2017.09.1-testlongids.20180307-x86_64-ebs - ami-0185fd13b4270de70
  • 인스턴스 타입 : t2.micro(free-tier)
  • 네트워크 : mission-vpc
  • 서브넷 : mission-public-subnet
• 두 번쨰 페이지
  • 스토리지 추가 : 8GB, gp2
  • 태그 : 미설정
  • 보안 그룹 :

  • 유형

    프로토콜

    포트범위

    소스

  • SSH

    TCP

    22

    MyIP

  • All Traffic

    ALL

    0-65535

    VPC CIDR

  • 검토 및 시작
  • 키 페어 선택 > 인스턴스 시작
• My IP에 고정 아이피 할당
  • AWS Elastic IP (EIP) 고정 아이피 할당 하기

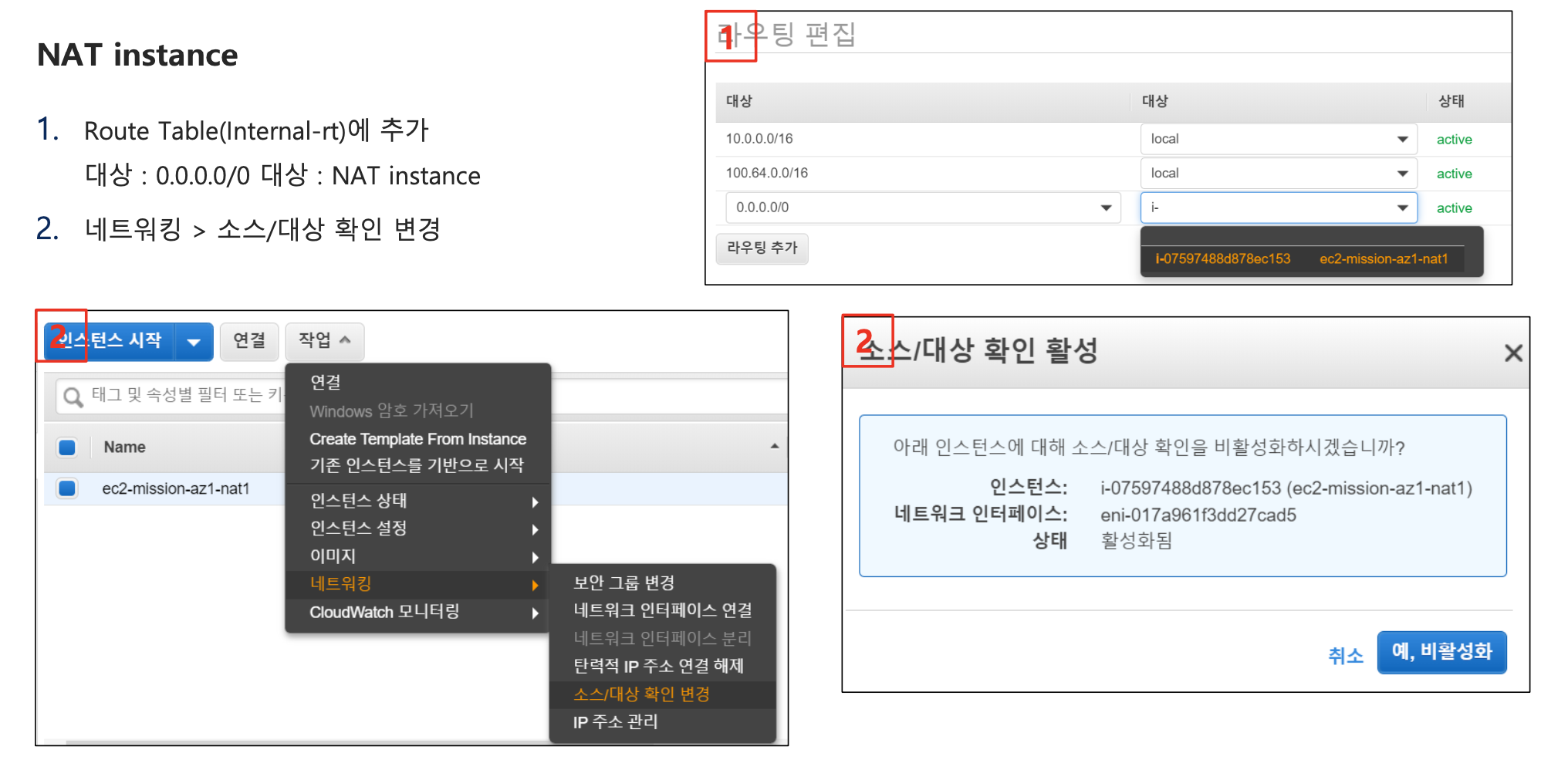

• VPC의 Route Table(Internal-rt)에 추가
  • 대상 0.0.0.0/0, Nat instance
• 네트워킹 > 소스/대상 확인 변경

OS 계정 생성과 비밀번호 로그인 허용

• 보안상 운영 서버에서 ec2-user 사용 금지
• 개인 계정 ex)admin을 생성한 후 비밀번호를 설정하여 로그인할 때 id와 pw를 통해 접속 (1인 1계정 사용 이유: log가 남기 때문에 장애 발생시 책임의 소재를 명확히 할 수 있다.)
• ssh 접속시 비밀번호 로그인 허용 설정

# ec2 접속
$ ssh -i keyname ec2-user@탄력IP주소

# 루트로 계정 변경
$ sudo -i

# 계정 생성
$ useradd admin

# 비밀번호 입력
$ passwd admin

# 생성된 계정 확인
$ cat /etc/passwd

• sudo 권한 부여

# 루트로 계정 변경
$ sudo -i

# ec2-user와 동일한 권한 부여
$ vi /etc/sudoers.d/cloud-init

# 파일 저장
$ admin ALL=(ALL) NOPASSWD:ALL

• 비밀번호 로그인 설정
  • 키 방식 로그인 차단, 비밀번호 로그인 허용

# 루트로 계정 변경
$ vi /etc/ssh/sshd_config

PasswordAuthentication yes  # 이 부분 주석 해제
# PasswordAuthentication no # 이 부분 주석 설정


# sshd 데몬 재시작
$ service sshd restart
